Конструкция стальных дверей "Стальной портье" в Перми.
| Главная | Входные двери | Фотогалерея | Обратная связь | Карта сайта |
Дополнительно
Стальные двери из сложно-гнутого профиля со сплошным противосъёмом. в Перми.

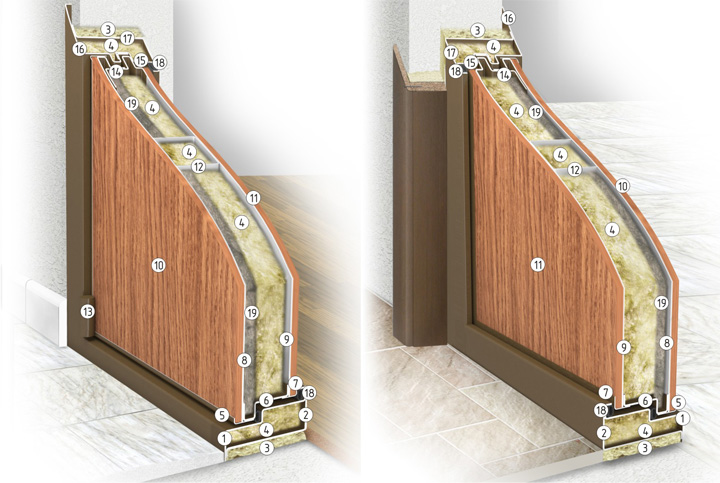

Обозначение ДСЛ расшифровывается как Дверь Стальная гнутая с Лабиринтом (сплошной противосъем ).
1. Наружный профиль коробки;
2. Внутренний профиль коробки;
3. Монтажная пена;
4. Минеральная вата (внутренний слой);
5. Наружный отделочный уголок;
6. Заглушка полотна;;
7. Внутренний отделочный уголок;
8. Наружный лист полотна;
9. Внутренний лист полотна;
10. Наружная декоративная панель;
2. Внутренний профиль коробки;
3. Монтажная пена;
4. Минеральная вата (внутренний слой);
5. Наружный отделочный уголок;
6. Заглушка полотна;;
7. Внутренний отделочный уголок;
8. Наружный лист полотна;
9. Внутренний лист полотна;
10. Наружная декоративная панель;
11. Внутренняя декоративная панель;
12. Вертикальное ребро жёсткости;
13. Навес;
14. Сплошной противосъём лабиринт;
15. Тыльный профиль коробки;
16. Лицевой профиль коробки;
17. Внутренний профиль коробки);
18. Уплотнитель;
19. Минеральная вата (наружный слой).
12. Вертикальное ребро жёсткости;
13. Навес;
14. Сплошной противосъём лабиринт;
15. Тыльный профиль коробки;
16. Лицевой профиль коробки;
17. Внутренний профиль коробки);
18. Уплотнитель;
19. Минеральная вата (наружный слой).
Дверная коробка состоит из внутреннего (2) и наружного (1) гнутых профилей, замкнутых между собой и заполненных минеральной ватой (4). Дверная коробка состоит из четырех элементов: стояк правый, стояк левый, перемычка, порог.
Стояк со стороны навесов состоит: из внутреннего (2) и наружного (1) гнутых профилей, который в свою очередь состоит из профиля тыльного (15) и профиля лицевого (16).
Стояк со стороны замков состоит из внутреннего (2) и наружного (1) гнутых профилей, а так же профиля усиления.
На дверной коробке имеется специальная ниша (нащельник) для укладки в нее резинового уплотнителя (18). Такая конструкция дверной коробки обеспечивает прочность, жесткость и высокий уровень тепло-, звукоизоляции. Толщина коробки, т.е. размер детали коробки в горизонтальном сечении плоскости полотна без учета наличника составляет 59 мм. Глубина коробки составляет 123 мм. Все детали коробки выполнены из листовой холоднокатаной стали толщиной 2мм.
Дверное полотно представляет собой замкнутый, монолитный профиль, состоящий из гнутого наружного листа (8) и профиля сплошного противосъёма (лабиринта) (14), внутреннего стального листа (9), верхней и нижней заглушек (6). Полотно усиливается вертикальными (12) и горизонтальными ребрами жёсткости. Полотно имеет внутренний, отделочный уголок (7) и наружный отделочный уголок (5), которые используется для крепления внутренней (11) и наружной (10) декоративных панелей. Уголки крепятся к дверному полотну при помощи заклепок. Кроме того, отделочные уголки несут декоративную функцию, скрывая кромки панелей и места сварочных швов. На полотне установлен еще один контур уплотнителя (18). Внутренняя полость дверного полотна заполняется двойным слоем минеральной ваты (4 и 19). Связь полотна и коробки осуществляется при помощи дверных навесов (петель) (13).
Полотно может иметь или не иметь внутреннюю (11) и наружную (10) декоративную панель. При отсутствии наружной декоративной панели (10) наружный декоративный уголок (5) не устанавливается, навес (13) утапливается в коробку до плоскости полотна на толщину наружной панели.
Толщина дверных полотен в зависимости от толщин декоративных панелей и листов колеблется от 74 до 104 мм.
Дверной блок всегда имеет внутренний стальной лист (9) толщиной 1,0 или 1,5 мм. Детали полотна выполнены из листовой холоднокатаной стали толщиной 2; 1,5; и 1 мм.
Связь полотна и коробки осуществляется при помощи навесов. Навес состоит из двух цилиндров, один из которых приварен к коробке, а другой к полотну. Верхний навес представляет собой цилиндр, один торец которого выполнен в форме вогнутого конуса, второй в виде втулки с внутренней прижимной цангой. Нижний навес представляет собой два цилиндра, один из торцев которых выполнен в форме вогнутого конуса. Вращение навеса осуществляется на шарике, который воспринимает осевую нагрузку от дверного полотна и обеспечивает легкость и плавность открывания. Навесы дают возможность свободно открывать дверное полотно на угол 180°.
В конструкции двери предусмотрен профиль сплошного противосъёма (лабиринт), который при закрывании входит внутрь дверной коробки. Таким образом, даже в случае повреждения навесов дверное полотно остается зафиксированным в дверной коробке.
По сравнению с дверными блоками других типов зазор по наружной плоскости дверного полотна и коробкой увеличен на 1,0 мм для варианта с наружной декоративной панелью и на 0,5 мм для варианта без наружной декоративной панели.
Стояк со стороны навесов состоит: из внутреннего (2) и наружного (1) гнутых профилей, который в свою очередь состоит из профиля тыльного (15) и профиля лицевого (16).
Стояк со стороны замков состоит из внутреннего (2) и наружного (1) гнутых профилей, а так же профиля усиления.
На дверной коробке имеется специальная ниша (нащельник) для укладки в нее резинового уплотнителя (18). Такая конструкция дверной коробки обеспечивает прочность, жесткость и высокий уровень тепло-, звукоизоляции. Толщина коробки, т.е. размер детали коробки в горизонтальном сечении плоскости полотна без учета наличника составляет 59 мм. Глубина коробки составляет 123 мм. Все детали коробки выполнены из листовой холоднокатаной стали толщиной 2мм.
Дверное полотно представляет собой замкнутый, монолитный профиль, состоящий из гнутого наружного листа (8) и профиля сплошного противосъёма (лабиринта) (14), внутреннего стального листа (9), верхней и нижней заглушек (6). Полотно усиливается вертикальными (12) и горизонтальными ребрами жёсткости. Полотно имеет внутренний, отделочный уголок (7) и наружный отделочный уголок (5), которые используется для крепления внутренней (11) и наружной (10) декоративных панелей. Уголки крепятся к дверному полотну при помощи заклепок. Кроме того, отделочные уголки несут декоративную функцию, скрывая кромки панелей и места сварочных швов. На полотне установлен еще один контур уплотнителя (18). Внутренняя полость дверного полотна заполняется двойным слоем минеральной ваты (4 и 19). Связь полотна и коробки осуществляется при помощи дверных навесов (петель) (13).
Полотно может иметь или не иметь внутреннюю (11) и наружную (10) декоративную панель. При отсутствии наружной декоративной панели (10) наружный декоративный уголок (5) не устанавливается, навес (13) утапливается в коробку до плоскости полотна на толщину наружной панели.
Толщина дверных полотен в зависимости от толщин декоративных панелей и листов колеблется от 74 до 104 мм.
Дверной блок всегда имеет внутренний стальной лист (9) толщиной 1,0 или 1,5 мм. Детали полотна выполнены из листовой холоднокатаной стали толщиной 2; 1,5; и 1 мм.
Связь полотна и коробки осуществляется при помощи навесов. Навес состоит из двух цилиндров, один из которых приварен к коробке, а другой к полотну. Верхний навес представляет собой цилиндр, один торец которого выполнен в форме вогнутого конуса, второй в виде втулки с внутренней прижимной цангой. Нижний навес представляет собой два цилиндра, один из торцев которых выполнен в форме вогнутого конуса. Вращение навеса осуществляется на шарике, который воспринимает осевую нагрузку от дверного полотна и обеспечивает легкость и плавность открывания. Навесы дают возможность свободно открывать дверное полотно на угол 180°.
В конструкции двери предусмотрен профиль сплошного противосъёма (лабиринт), который при закрывании входит внутрь дверной коробки. Таким образом, даже в случае повреждения навесов дверное полотно остается зафиксированным в дверной коробке.
По сравнению с дверными блоками других типов зазор по наружной плоскости дверного полотна и коробкой увеличен на 1,0 мм для варианта с наружной декоративной панелью и на 0,5 мм для варианта без наружной декоративной панели.
Обозначения:
Отличительные особенности дверного блока ДСЛ в сравнении с дверным блоком ДСГ.
1. Коробка.
- Стояк со стороны навесов в отличие от стояка коробки ДСГ состоит из трёх профильных деталей;
- После сварки профили стояка представляют собой лабиринт сплошного противосъёма;
- Внешне стояк со стороны замков аналогичен стояку коробки ДСГ и состоит из двух профильных деталей;
- Внутри стояк усилен дополнительным профилем, который препятствует смятию дверной коробки при отжиме;
- Увеличена глубина коробки с 94 мм до 123 мм в базовом исполнении;
- возможность крепления дверного блока через коробку, что затрудняет несанкционированный доступ к анкерным штырям, фиксирующим дверной блок в проёме.
2. Дверное полотно.
- Увеличена толщина полотна на 8 мм, что положительным образом сказалось на показатели тепло-, звукоизоляции.
- Изменена форма пластины усиления замковой зоны (в ДСЛ она не только защищает замок с лицевой стороны, но и препятствует смятию дверного полотна при отжиме).
- Наличие внутреннего стального листа 1 мм или 1,5 мм.
- Предусмотрена ответная часть профиля лабиринта сплошного противосъёма, который при закрывании входит внутрь дверной коробки(таким образом, даже в случае повреждения навесов дверное полотно остается зафиксированным в дверной коробке).
3. Связь полотна и коробки осуществляется при помощи дверных навесов (петель) «БАРК».
Данные петли конструктивно исключают появление скрипа в соединении и снимают проблему несоосности петель и их половинок. Вследствие минимального износа обеспечивают увеличенный срок эксплуатации.
4. Наружная плоскость дверного полотна ДСЛ утоплена относительно наружной плоскости дверной коробки. Это создаёт определённые проблемы при попытке силового отжима.
Все выше перечисленные отличия позволили увеличить один из основных показателей для стальных дверных блоков - класс устойчивости к взлому и минимальное значение сопротивления силовому воздействию.
- Стояк со стороны навесов в отличие от стояка коробки ДСГ состоит из трёх профильных деталей;
- После сварки профили стояка представляют собой лабиринт сплошного противосъёма;
- Внешне стояк со стороны замков аналогичен стояку коробки ДСГ и состоит из двух профильных деталей;
- Внутри стояк усилен дополнительным профилем, который препятствует смятию дверной коробки при отжиме;
- Увеличена глубина коробки с 94 мм до 123 мм в базовом исполнении;
- возможность крепления дверного блока через коробку, что затрудняет несанкционированный доступ к анкерным штырям, фиксирующим дверной блок в проёме.
2. Дверное полотно.
- Увеличена толщина полотна на 8 мм, что положительным образом сказалось на показатели тепло-, звукоизоляции.
- Изменена форма пластины усиления замковой зоны (в ДСЛ она не только защищает замок с лицевой стороны, но и препятствует смятию дверного полотна при отжиме).
- Наличие внутреннего стального листа 1 мм или 1,5 мм.
- Предусмотрена ответная часть профиля лабиринта сплошного противосъёма, который при закрывании входит внутрь дверной коробки(таким образом, даже в случае повреждения навесов дверное полотно остается зафиксированным в дверной коробке).
3. Связь полотна и коробки осуществляется при помощи дверных навесов (петель) «БАРК».
Данные петли конструктивно исключают появление скрипа в соединении и снимают проблему несоосности петель и их половинок. Вследствие минимального износа обеспечивают увеличенный срок эксплуатации.
4. Наружная плоскость дверного полотна ДСЛ утоплена относительно наружной плоскости дверной коробки. Это создаёт определённые проблемы при попытке силового отжима.
Все выше перечисленные отличия позволили увеличить один из основных показателей для стальных дверных блоков - класс устойчивости к взлому и минимальное значение сопротивления силовому воздействию.
В настоящее время предлагаются следующие варианты дверных стальных блоков серии ДСЛ:
Стальные двери данного вида прошли добровольную сертификацию и имеют сертификаты соответствия государственным стандартам РФ.
Конструкция сплошного противосъема (лабиринта) - новое техническое решение, предотвращающее попытку взлома двери. Уникальность двери со сплошным противосъемом заключается в том, что при ее закрытии специальный выступ из полотна двери с петлевой стороны (по всей высоте) входит в соответствующий паз в коробке.
Назначение: сплошной противосъем защищает дверь помещения от несанкционированного вскрытия. При его наличии срез петель или отжим дверного полотна посредством рычага, упора, домкрата и других механических средств практически исключен.
Назначение: сплошной противосъем защищает дверь помещения от несанкционированного вскрытия. При его наличии срез петель или отжим дверного полотна посредством рычага, упора, домкрата и других механических средств практически исключен.
Современная усовершенствованная конструкция стальной двери имеет полный комплекс мер по требованиям безопасности, взломостойкости и долговечности.
Сплошной противосъём на входной двери - элемент дверного полотна с петлевой стороны, который при закрытии двери входит в специально выгнутый паз рамы. Дверное полотно в закрытом виде образует единую конструкцию с гнутой профильной рамой двери. Данная конструкция двери предотвращает взлом методом среза петель, т.к. сплошной противосъем удерживает дверное полотно в раме даже в отсутствии петель. Модель двери со сплошным противосъемом включает в себя дополнительную защиту замковых механизмов - двойной притвор входной двери. Доступ к ригелям замка, а также возможность отжатия или отгиба блокирует наличие притвора. Между рамой и дверным полотном не образуется щели, благодаря боковому нахлёсту. Данная конструкция обладает великолепными теплоизоляционными характеристиками. Усиленная рама имеет двойной скрытый притвор, т. е. в закрытом положении плотно прилегает к раме в двух плоскостях. Предусматривается возможность установить два контура уплотнителя: один крепится по периметру дверного полотна, второй на коробку. Профильная рама и наличник представляют собой цельную конструкцию, без сварных швов.
Сплошной противосъём на входной двери - элемент дверного полотна с петлевой стороны, который при закрытии двери входит в специально выгнутый паз рамы. Дверное полотно в закрытом виде образует единую конструкцию с гнутой профильной рамой двери. Данная конструкция двери предотвращает взлом методом среза петель, т.к. сплошной противосъем удерживает дверное полотно в раме даже в отсутствии петель. Модель двери со сплошным противосъемом включает в себя дополнительную защиту замковых механизмов - двойной притвор входной двери. Доступ к ригелям замка, а также возможность отжатия или отгиба блокирует наличие притвора. Между рамой и дверным полотном не образуется щели, благодаря боковому нахлёсту. Данная конструкция обладает великолепными теплоизоляционными характеристиками. Усиленная рама имеет двойной скрытый притвор, т. е. в закрытом положении плотно прилегает к раме в двух плоскостях. Предусматривается возможность установить два контура уплотнителя: один крепится по периметру дверного полотна, второй на коробку. Профильная рама и наличник представляют собой цельную конструкцию, без сварных швов.
